三網融合信息接入
野外型局端系列
EOC局端系列產品用于在同軸網絡上提供以太網通道，為運營商在現有Cable網絡上提供有線電視信號傳輸?shù)耐瑫r(shí)提供寬帶數據接入。在組網應用中，EOC設備分為局端設備和終端設備，局端設備負責對以太網信號的調...
- 產品概述
- 功能特性
- 技術參數
- 組網應用
- 相關資料

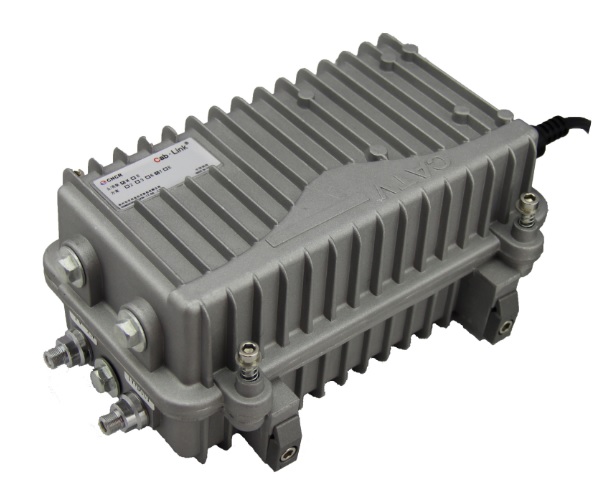

產品采用全鑄鋁外殼，適合廣電傳統的室外安裝或線掛安裝；并做到防水防塵的功能；局端內置過流/不過流信號耦合板能在局端內部把有線電視信號和EOC數字信號進行混合，并支持一路或是二路有線電視信號進行同時耦合，形成單模塊一進一出局端和單模塊二進二出局端二種大類產品。
2、內置一個耦合板的局端可以混合一路電視信號；內置二個耦合板的可以混合二路電視信號，且可以過60V電流
3、每種機械規格都支持有Qualcomm公司的AR7410方案的局端產品和Mstar公司的MSE500方案的局端產品
4、技術適應網絡，網絡零改造。整個方案無須進行電纜雙向改造，工程施工量小，充分利用原有投資，建設周期短，能迅速搶占市場
5、采用OFDM自適應調制技術。對電纜分配網內的噪聲、干擾和時變性可自適應匹配，可以在惡劣信號環境下穩定可靠連接，不掉線，同等環境下通信穩定性大大提高
6、可以直接60V取電工作；安裝簡單，不需要復雜的信號調試，對安裝維護人員的要求不高
|
屬性 |
描述 |
||
|
設備類型 |
CLM-C1M2XX1(7M4SX) CLM-A1M2XX1(7M4SX) CLM-C1M4XX1(7M4SX) CLM-A1M4XX1(7M4SX) |
CLM-A1M4XX1(5M4) CLM-C1M4XX1(5M4) CLM-C1M4XX1(5M4) CLM-A1M4XX1(5M4) |
|
|
芯片方案 |
AR7410 |
MSE500 |
|
|
接口類型 |
2個10/100/1000 Base-T網口（GE1） |
1個10/100/1000 Base-T網口（GE1） 1個10/100Base-T網口（FE1） |
|
|
2個F型母座公制 4個F型母座公制 |
|||
|
射頻 |
占用頻率：7.5～67.5MHz |
占用頻率：2～70MHz |
|
|
最大輸出電平：115dBuv |
|||
|
接收靈敏度：-25 dBm |
|||
|
接口類型： F型母座公制（防水貫通頭設計） |
|||
|
輸出阻抗：75Ω |
|||
|
遵循標準 |
IEEE 802.3, IEEE 802.3x, IEEE 802.3ab |
||
|
IEEE 802.3u Auto MDI (X) |
|||
|
SNMP V1/V2 |
|||
|
IEEE P1901/HomePlug AV |
|||
|
支持EOC終端批量配置、自動升級 |
|||
|
支持EOC終端環路檢測、黑白名單功能 |
|||
|
支持FTP／TFTP升級 |
|||
|
支持VLAN（透傳和802.1q模式） |
|||
|
支持端口限速、端口鏡像、流量監控、風暴抑制 |
|||
|
性能 |
物理層速率：600Mbps |
||
|
MAC層吞吐量：350Mbps |
|||
|
管理方式 |
支持遠程WEB 管理 TELNET 管理 SNMP管理 |
||
|
MAC層工作模式 |
CSMA/CA |
TDMA/CSMA |
|
|
調制模式 |
OFDM |
||
|
4096/1024/256/64/16/8-QAM, QPSK, BPSK |
|||
|
加密模式 |
128-bit AES 加密 |
||
|
傳輸距離 |
-5類線支持1KM |
||
|
電源 |
220V AC或者60V AC，47～63Hz |
||
|
外形尺寸（MM） |
212(L)×105(W)×90(H) |
||
|
重量 |
<5.0KG |
||
|
工作溫度 |
-40℃～75℃ |
||
|
工作濕度 |
5%～95%非凝露 |
||
|
環境防護等級 |
IP67 |
||
|
功耗 |
<6W |
||
