初靈微模塊機房整體解決方案：通過深度整合高性價比的供配電系統-制冷系統-環境監控系統-安全防衛系統-風道支撐系統-監控管理系統架構，幫助您在不同規模、不同復雜度的 機房實現你的優化IT目標。
- 產品概述
- 功能特性
- 技術參數
- 組網應用
- 相關資料

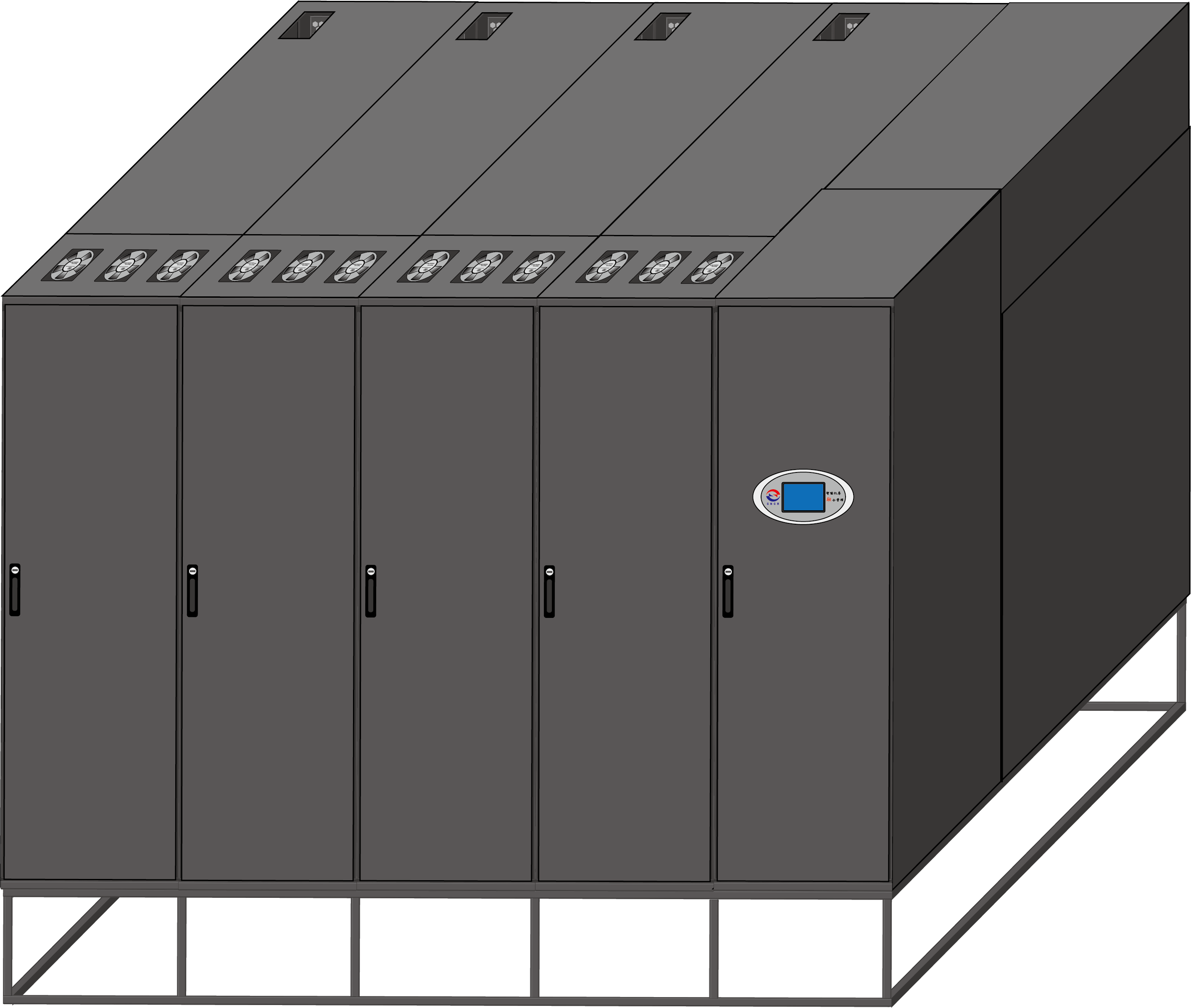

初靈中小型數據中心機房一體化解決方案：為您提供高性價比的整體機房的同時也可以作為一個機房模塊單元，幫助您在不同規模、不同復雜度的機房實現你的IT 目標。系統占地面積小，提供服務器可用空間最大可達120U，總體功率容量為20KW。系統產品主要包括機柜、監控系統、機柜環境量設備、KVM、空調、UPS 及配電單元等功能部件。配合初靈機房一體化軟件管理平臺實現機房的全方面無人值守監控。
1、 容量＜20Kw
2、 機柜數量：3-5個
3、 類型：封閉完整系統
4、 地板：有/無架空地板
5、 3個機柜一個模塊（5-10KW），可擴展
6、 支持活動地板，也支持固定地板
7、 即可用傳統制冷方案，也可用柜間制冷or封閉制冷方案
8、 在場地空間受限的小機房尤其適用
9、 全封閉方案可以在非機房環境適用
|

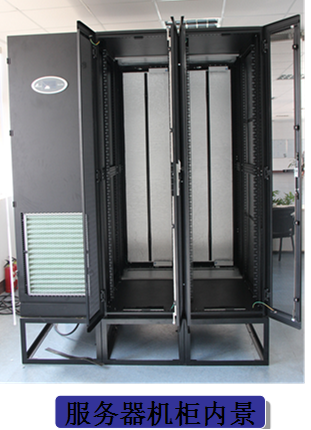

機柜 |
|
|||
|
1 |
網絡服務器機柜 |
1.600mm寬*1200mm深*2200mm高，黑色，47U; 2.前單后雙六角網孔門，安裝立柱*4，垂直扎線板*2，含頂板，底板，并柜件，螺絲包。3.47U 前門通風率85%，4.機柜靜載：1600KG。 |
||
|

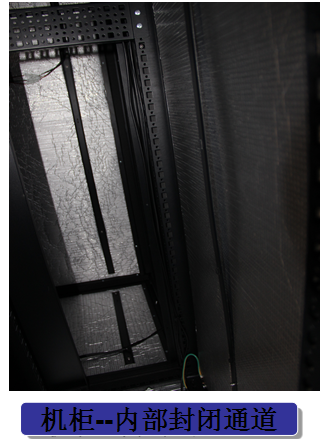

密封冷通道組件 |
|
|
||
|
1 |
頂板 |
1.600寬;2.雙半翻轉，阻燃亞克力，消防聯動;3.單位：塊;4.頂板數量比機柜數量多兩塊 |
||
|
2 |
封閉門 |
1.2200*1200;2.推開門，小透視窗，帶閉門器;3.單位：一邊兩扇 |
||
|
3 |
控制器 |
1.側移門并且可以打開，另一側固定門；2.單位：扇 |
||
|
4 |
M型頂部走線槽 |
1.單位：個；2.數量比機柜數量多兩個 |
||
|
5 |
V型頂部走線槽 |
1.單位：對；2.數量是機柜數量的兩倍 |
||
|
機柜選配件 |
|
|
||
|
1 |
輕載固定承板（托盤） |
1.顏色：黑色；2.材質：冷軋鋼板；3.用途：提供非機架式設備放置平面；柜深：1074mm,承載重量≤50KGS. |
||
|
2 |
重載固定承板（托盤） |
1.顏色：黑色；2.材質：冷軋鋼板；3.用途：提供非機架式設備放置平面；柜深：1074mm,承載重量≤100KGS。 |
||
|
3 |
2U盲板 |
1.顏色：黑色；2.材質：冷軋鋼板；3.用途：擋板。 |
||
|
4 |
1U盲板 |
1.顏色：黑色；2.材質：冷軋鋼板；3.用途：擋板。 |
||
|
5 |
機柜LED照明，裝在機柜門上 |
1.單位：個；2.數量比機柜數量多兩個. |
||
|
精密配電柜 |
|
|
||
|
1 |
精密配電柜 |
1.高×寬×深=2200mm×600mm×1200mm，黑色; 2.兩路輸入電：380V，50Hz，200A/3P; 3.兩路輸出電：32A/1P，出廠配置每路支路模塊為：12路，4.標稱放電電流20kA（8/20μs）;5.用戶可根據現場情況定制。 |
||
|
精密空調 |
|
|
||
|
1 |
行間精密空調 |
根據現場實際情況而定，用戶可以自己選擇設備，只需要滿足相應的需求，尺寸的大小、出風口朝向 |
||
|
電源選配件 |
|
|
||
|
1 |
一體式機柜交流供電單元（1U智能網絡交流PDU） |
1.1U；高精度8個萬用插座模塊（交流電，單口支持最高電流為：10A）； 2.1x16A輸入; 3.帶網管。 |
||
|
2 |
一體式機柜交流供電單元（OU智能網絡交流PDU） |
1.0U；高精度16個萬用插座模塊（2個16A萬用插座14個10A萬用插座）； 2.1x32A輸入; 3.帶網管；4.每支路電源開斷控制；5.每支路電源電流監測。 |
||
|
3 |
一體式機柜直流供電單元（1U智能網絡直流PDU） |
1.1U；高精度8個接線端子（直流電，單口支持最高電流為：5A）； 2.含電源線理線槽；3.1x16A輸入; 3.帶網管。 |
||
|
4 |
一體式機柜直流供電盤 |
1.2路直流輸入，接線端子；2. 5-8路直流，接線端子；3.5-8路空開過載保護；4.標準3U。 |
||
|
5 |
蓄電池組監控采集器 |
配合“蓄電池組”使用；1.實時監控各節電壓、總電壓；2.節溫度監控。 |
||
|
環境量配置 |
|
|
||
|
1 |
一體化機柜綜合數據采集器 |
1.IU，AC220V輸入；2.支持網管；4.支持4路開關量；5.支持RS232和RS485訪問。 |
||
|
2 |
一體化機柜溫濕度檢測 |
1.安裝在機柜里；2.連接“一體化機柜綜合數據采集器”。 |
||
|
3 |
一體化機柜煙霧探測器 |
1.各機柜1個，安裝以機柜內部頂上；2.連接“一體化機柜綜合數據采集器”。 |
||
|
4 |
一體化機柜漏水檢測 |
1.標配1條5米長線式水浸線，安裝在空調出水口或窗戶旁邊；2.連接“一體化機柜綜合數據采集器”；3.水浸線的米數用戶可自選。 |
||
|
5 |
聲光報警器 |
1.安裝在機柜門框上；2.主要跟“一體化機柜煙霧探測器”聯動。 |
||
|
服務器監控設備 |
|
|
||
|
1 |
一體化機柜KVM監控主機 |
1.1U;2.數字式CAT5機架式IP KVM，1遠程+1本地口（2控16），主控支持USB，端口級聯，雙100M網絡. |
||
|
平臺軟件 |
|
|
||
|
1 |
監控平臺軟件 |
1套，包括功能： |
||
|
2 |
收費模塊 |
環境量模塊 |
精密空調監控模塊 |
|
|
民用空調監控模塊 |
||||
|
安全防衛模塊 |
視頻模塊 |
|||
|
門禁系統模塊 |
||||
|
機房動力模塊 |
UPS監控模塊 |
|||
|
精密配電柜監控模塊 |
||||
|
其它功能 |
機房設備資產與維修記錄模塊 |
|||
|
設備端口連接模塊 |
||||
|
能耗統計模塊 |
||||
